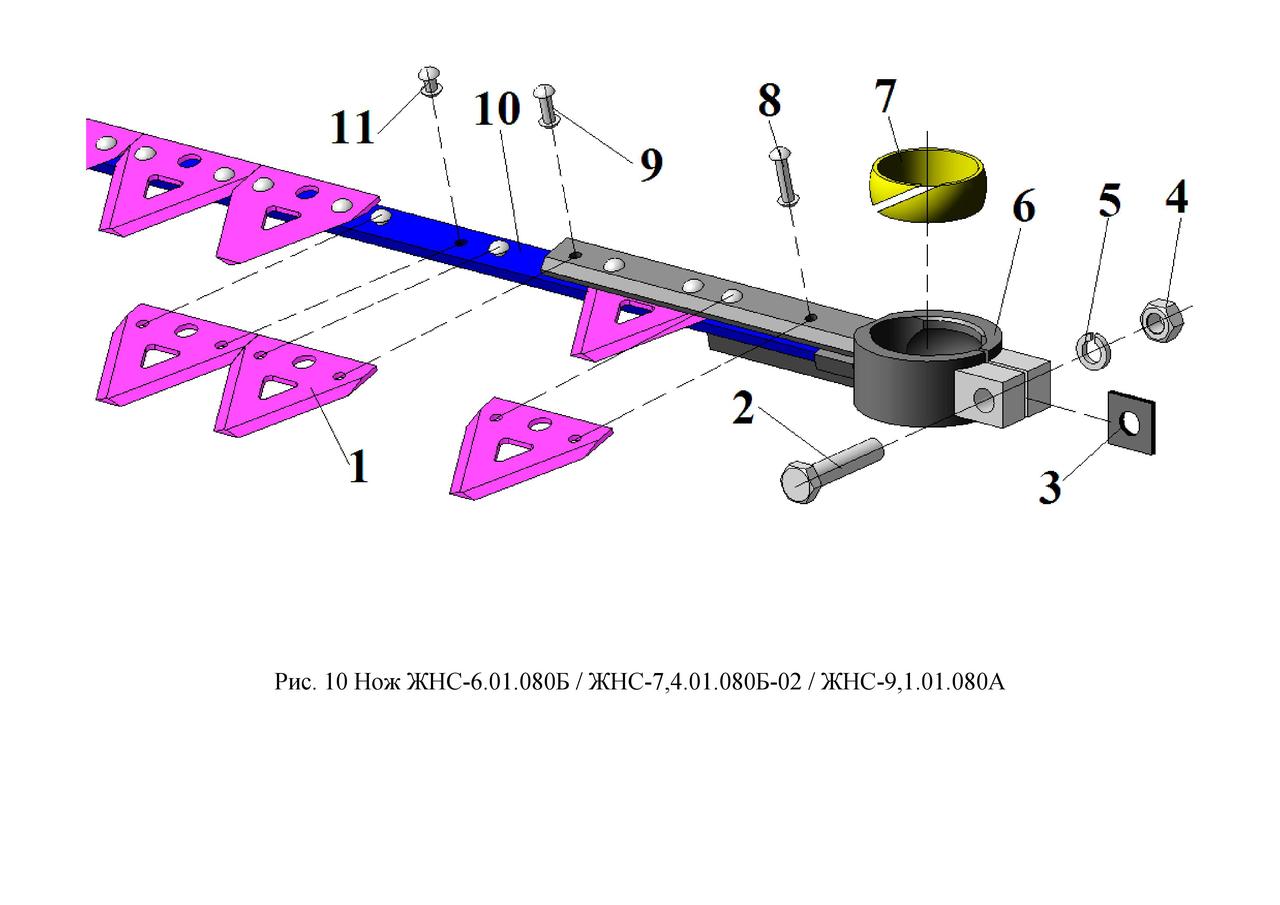

Номер малюнка

Номер позиції

Позначення

Найменування збіркової одиниці,

деталей

Кількість, шт.

10

1

Н 066.46-01

Сегмент

75 / 93 / 117

2

ГОСТ 7798-70

Болт М12х1,25-6gх60.88.35.019

1

3

ПЗСР-7.01.407

Прокладка регулювальна

6

4

ГОСТ 5915-70

Гайка М12х1,25-6Н.8.35.019

1

5

ГОСТ 6402-70

Шайба 12Т.65Г ГОСТ 6402-70

1

6

ЖНС-6.01.090-01

Головка ножа

1

7

ЖВН-6В.01.815

Сфера

1

8

ГОСТ 10299-80

Заклепка 6х38

2

9

ГОСТ 10299-80

Заклепка 6х26

3

10

ЖНС-6.01.501/ЖНС-7,4.01.501В /

ЖНС-7,4.01.503-А+ЖНС-9,1.501

Смуга ножова

1/1/1+1

11

ГОСТ 10299-80

Заклепка 6х18

145/181 /221

ГОСТ 10299-80*

Заклепка 6х24*

8*
