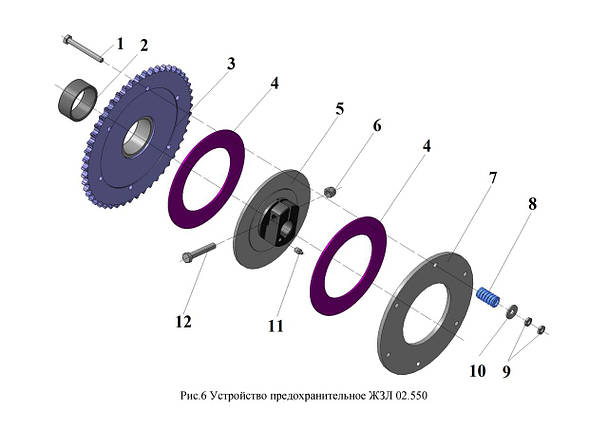

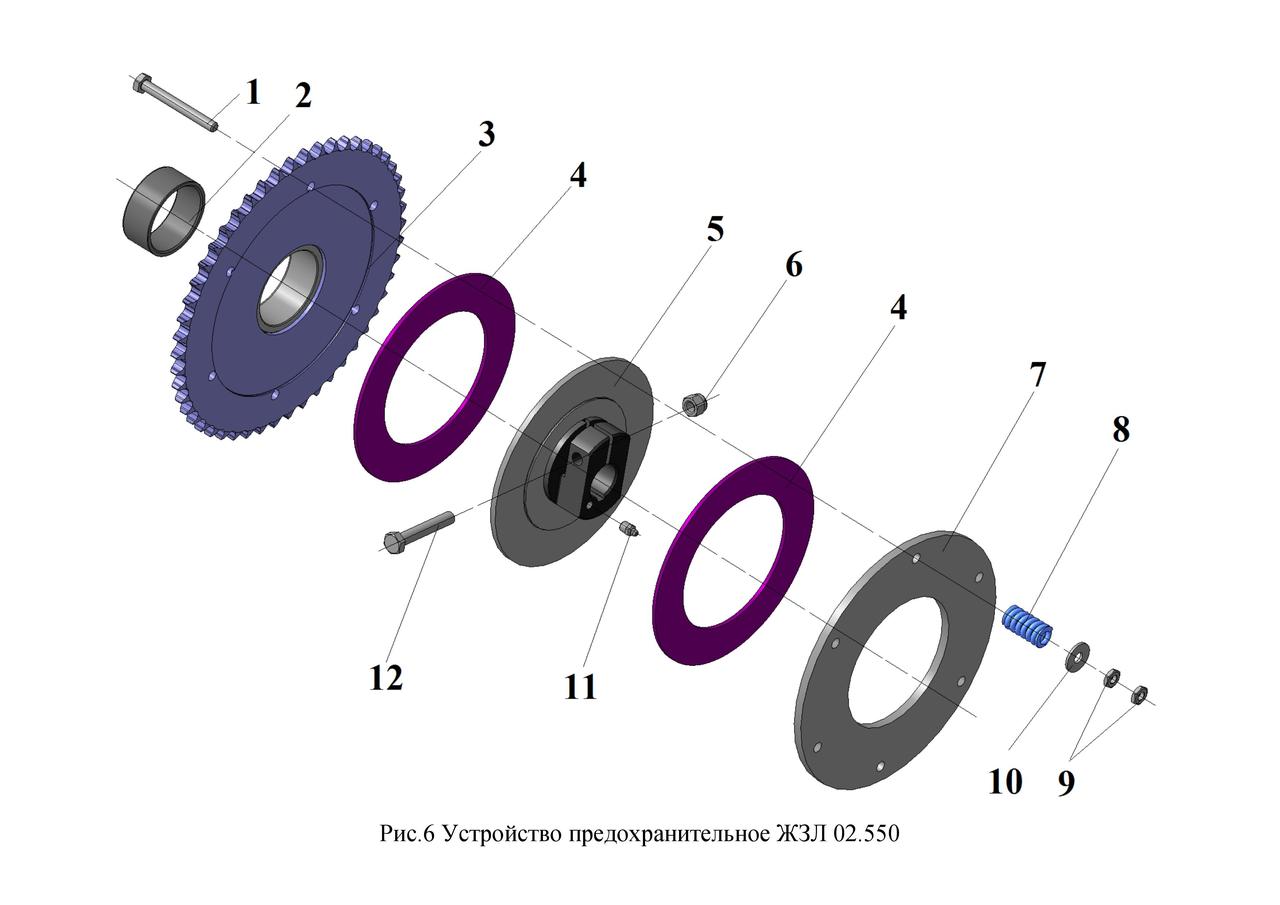

Номер малюнка

Номер позиції

Позначення

Найменування збіркової одиниці,

деталей

Кількість, шт.

6

1

ГОСТ 7798-70

Болт М10-6gх90.88.019

6

2

РЗЛ 02.570                РЗЛ 02.560

Зірочка

1

3

РЗЛ 02.002

Втулка

1

4

54-01069

Накладка фрикційна

2

5

РЗЛ 02.580 або ЖНЗБ 01.090

Диск провідний

1

6

ISO 7040

Гака М12-8

1

7

ЖЗЛ 02.449

Диск натискний

1

8

60284

Пружина

6

9

ГОСТ 5916-70

Гайка М10.6.019

12

10

ГОСТ 6958-78

Шайба С10.02.Ст3.019

6

11

ГОСТ 19853-74

Масленка 1.2.Ц6хр

1

12

ГОСТ 7798-70

Болт М12-6gх75.88.35.099

1
