Номер малюнка |
Номер позиції |
Позначення |
Найменування збіркової одиниці, деталей |
Кількість, шт. |

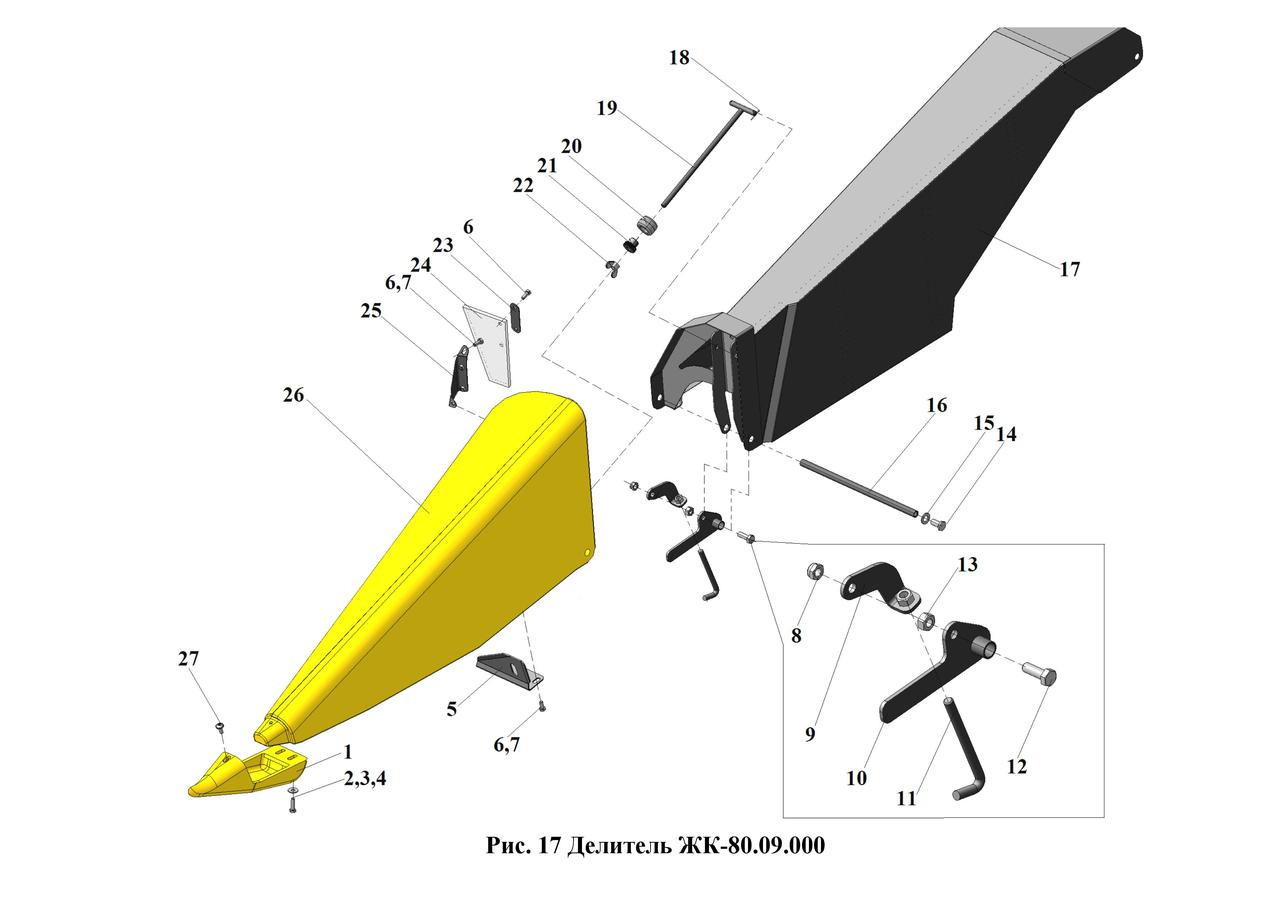

17 |
1 |
УХП.14.02.Н500.02 |
Носок |
1 |
2 |
М8-6gх30.019 ГОСТ 7798-70 |
Болт |
2 |
|
3 |
М8-8 DIN 985 |
Гайка |
2 |
|
4 |
С8.02.Ст3.019 ГОСТ 6958-78 |
Шайба |
2 |
|
5 |
ЖК-80.09.411/ РК-80.09.411-01* |
Накладка |
1 |
|
6 |
М8-6gх20.019 ГОСТ 7798-70 |
Болт |
6 |
|
7 |
GO-FOUR М8х20 |
Гайка заклепувальна |
4 |
|
8 |
М12-8 DIN 985 |
Гайка |
1 |
|
9 |
РК-80.09.450 |
Тяга |
1 |
|
10 |
РК-80.09.400 |
Ручка |
1 |
|
11 |
РК-80.08.607 |
Гак |
1 |
|
12 |
М12-6gх35.019 ГОСТ 7798-70 |
Болт |
1 |
|
13 |
М12-6Н.019 ГОСТ 5915-70 |
Гайка |
1 |
|
14 |
РК-80.08.609 |
Болт |
2 |
|
15 |
С14.02.Ст3.019 ГОСТ 11371-78 |
Шайба |
2 |
|
16 |
РК-80.08.801-01 |
Ось |
1 |
|
17 |
ЖК-80.09.200/ РК-80.09.200-01* |
Капот |
1 |
|
18 |
2,5х25 ГОСТ 397-79 |
Шплинт |
2 |
|
19 |
РК-80.09.300 |
Тяга |
1 |
|
20 |
ЖВП 01.002 |
Втулка |
1 |
|
21 |
ЖК-80.08.641 |
Гайка |
1 |
|
22 |
М12 ГОСТ 3032-76 |
Гайка-барашка |
1 |
|
23 |
РК-80.08.464 |
Планка |
1 |
|
24 |
РК-80.09.005 ЖК-80.09.600/ РК-80.09.600-01* |
Фартук |
1 |
|
25 |
РК-80.09.660/-01* |
Фартук |
1 |
|
26 |
УХП.14.02.ДБ.1000.02/ УХП.14.02.ДБ.1000.02-01* |
Ділювач бічний |
1 |
|
27 |
М8х20 DIN 967 |
Винт |
1 |
