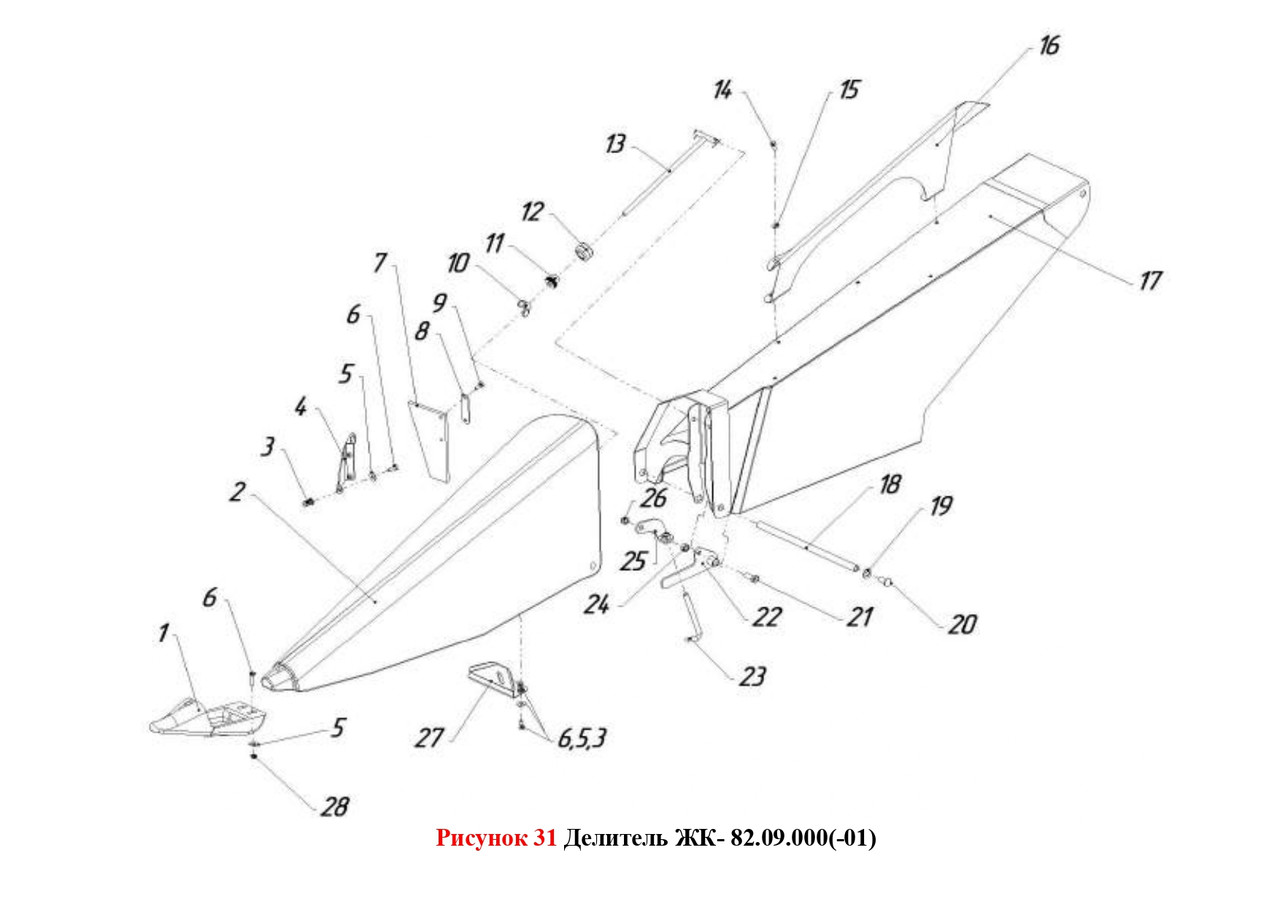

Номер малюнка |
Номер позиції |
Позначення |
Найменування збіркової одиниці, деталей |
Кількість, шт. |
31 |
1 |
УХП.14.02.Н500.02 |
Носок |
1 |
2 |
УХП.14.02.ДБ1000.02/ УХП.14.02.ДБ1000.02-01 |
Ділювач бічний |
1 |
|
3 |
GO-FOUR |
Гайка заклепкова M8x20 |
4 |
|
4 |
РК-80.08.660 |
Кронштейн |
2 |
|
5 |
ГОСТ 6958-78 |
Шайба С.8.02.Ст3.019 |
8 |
|
6 |
ГОСТ 7798-70 |
Болт М8-6gx30.88.35 |
6 |
|
7 |
РК-80.09.600 / РК-80.09.600-01 |
Фартук |
1/1 |
|
8 |
РК-80.08.464 |
Планка |
1 |
|
9 |
ГОСТ 7798-70 |
Болт М8-6gx20.88.35 |
2 |
|
10 |
ГОСТ 3032-76 |
Гайка М12 |
1 |
|
11 |
ЖК-80.08.641 |
Гайка |
1 |
|
12 |
ЖВП 01.002 |
Втулка |
1 |
|
13 |
РК-80.09.300 |
Тяга |
1 |
|
14 |
ГОСТ 7798-70 |
Болт М8-6gx16.88.35.019 |
5 |
|
15 |
DIN 6796 |
Шайба 8 |
5 |
|
16 |
РК-82.09.491 / РК-82.09.491-01 |
Отбойник |
1/1 |
|
17 |
РК-82.09.200 / РК-82.09.200-01 |
Капот |
1/1 |
|
18 |
РК-80.08.801-01 |
Ось |
1 |
|
19 |
ГОСТ 11371-78 |
Шайба С.14.02.Ст3.019 |
2 |
|
20 |
РК-80.08.609 |
Болт |
2 |
|
21 |
ГОСТ 7798-70 |
Болт М12-6gx35.88.35 |
1 |
|
22 |
ГОСТ 5915-70 |
Гайка М12-6Н.019 |
1 |
Номер малюнка |
Номер позиції |
Позначення |
Найменування збіркової одиниці, деталей |
Кількість, шт. |
31 |
23 |
РК-80.08.607 |
Гак |
1 |
24 |
РК-80.08.400 |
Ручка |
1 |
|
25 |
РК-80.08.450 |
Тяга |
1 |
|
26 |
ISO 10511 |
Гайка M12 - 04 |
1 |
|
27 |
РК-80.09.411 / ЖК-80.09.411-01 |
Накладка |
1/1 |
|
28 |
ISO 10511 |
Гайка M8 - 04 |
2 |
