Номер малюнка |
Номер позиції |
Позначення |
Найменування складаної одиниці, деталі |
Кількість, шт. |

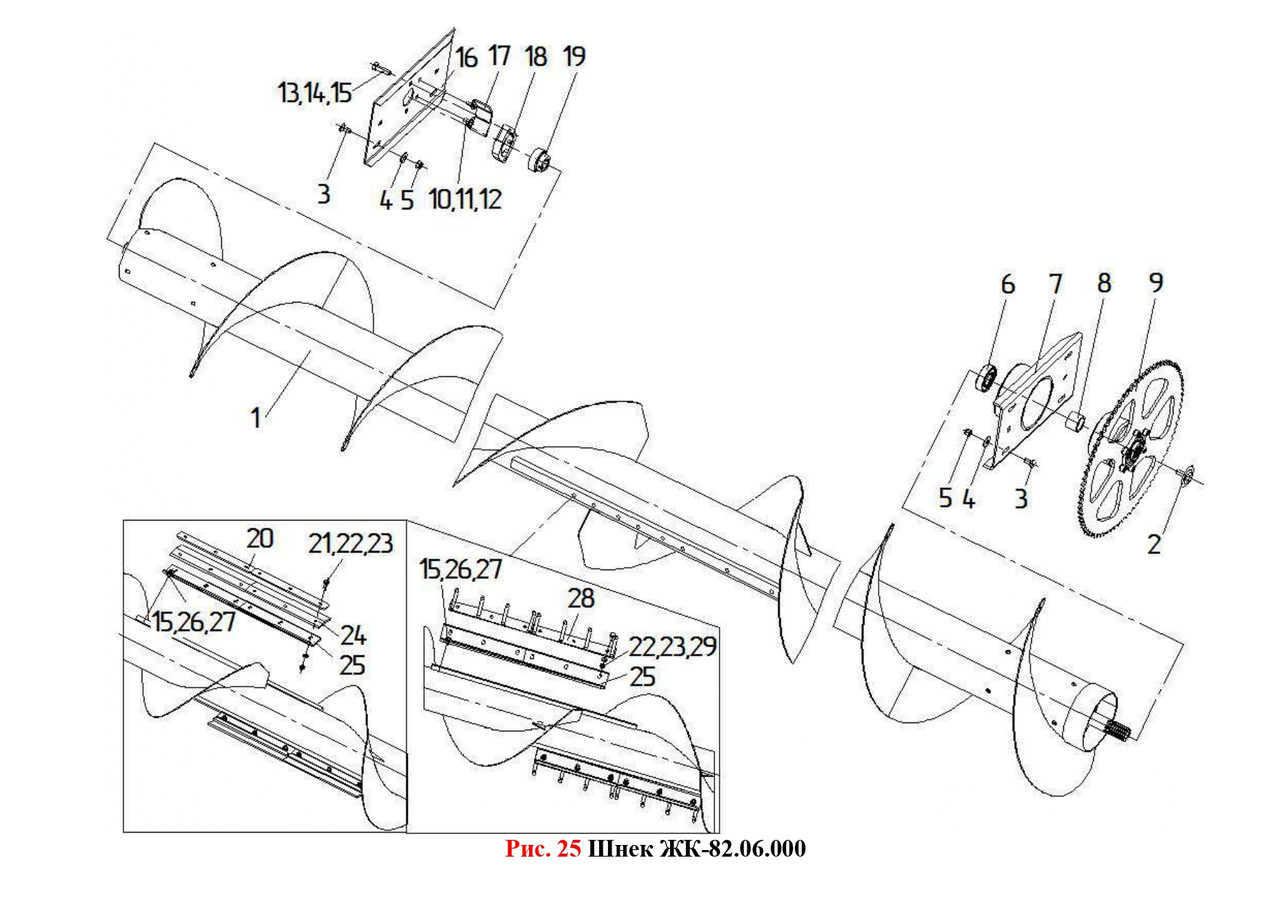

25 |
1 |
РК-82.06.000 |
Шнек |
1 |
2 |
ЖК-80.00.210 |
Болт |
1 |
|
3 |
ГОСТ 7802-81 |
Болт М10х25.88.019 |
8 |
|
4 |
ГОСТ 6958-78 |
Шайба С10.02.Ст3.019 |
8 |
|
5 |
ISO 7040 |
Гайка М10-8 |
8 |
|
6 |
ТУ 37.006.084-90 |
Подшипник 1580207 |
1 |
|
7 |
РК-82.06.150 |
Опора |
1 |
|
8 |
ЖК-82.00.802 |
Втулка |
1 |
|
9 |
ЖК-82.00.100 |
Зірочка запобіжна |
1 |
|
10 |
ГОСТ 7798-70 |
Болт М8-6gx20.88.019 |
2 |
|
11 |
ГОСТ 6958-78 |
Шайба С8.02.Ст3.019 |
2 |
|
12 |
ISO 7040 |
Гайка М8-8 |
2 |
|
13 |
ГОСТ 7798-78 |
Болт М12-6gx40.88.019 |
2 |
|
14 |
ГОСТ 5915-70 |
Гайка М12-6Н.8.35.019 |
2 |
|
15 |
ГОСТ 6402-70 |
Шайба 12.65Г |
14 |
|
16 |
ЖК-82.06.451 |
Плита |
1 |
|
17 |
РК-82.06.491 |
Чистик |
1 |
|
18 |
ЖК-80.05.484-01 |
Опора |
1 |
|
19 |
ТУ 37.006.084-90 |
Підшипник 780206К |
1 |
|
20 |
ЖК-82.06.457 |
Накладка |
4 |
|
21 |
ГОСТ 7798-70 |
Болт М10-6gx35.88.019 |
12 |
|
22 |
ISO 10511 |
Гайка 10-04 |
12 |
|
23 |
ГОСТ 11371-78 |
Шайба С10.02.Ст3.019 |
12 |
|
24 |
РК-82.06.005 * |
Вухо |
4 |
|
25 |
ЖК-82.06.466 |
Плита |
4 |
|
26 |
ГОСТ 7798-70 |
Болт М12-6gx20.88.019 |
12 |
|
27 |
ГОСТ 11371-78 |
Шайба С12.02.Ст3.019 |
12 |
|
28 |
ЖК-82.06.200 |
Грабліна |
4 |
|
29 |
ГОСТ 7798-70 |
Болт М10-6gx30.88.019 |
12 |
