Номер малюнка

Номер позиції

Позначення

Найменування збіркової одиниці, деталей

Кількість, шт.

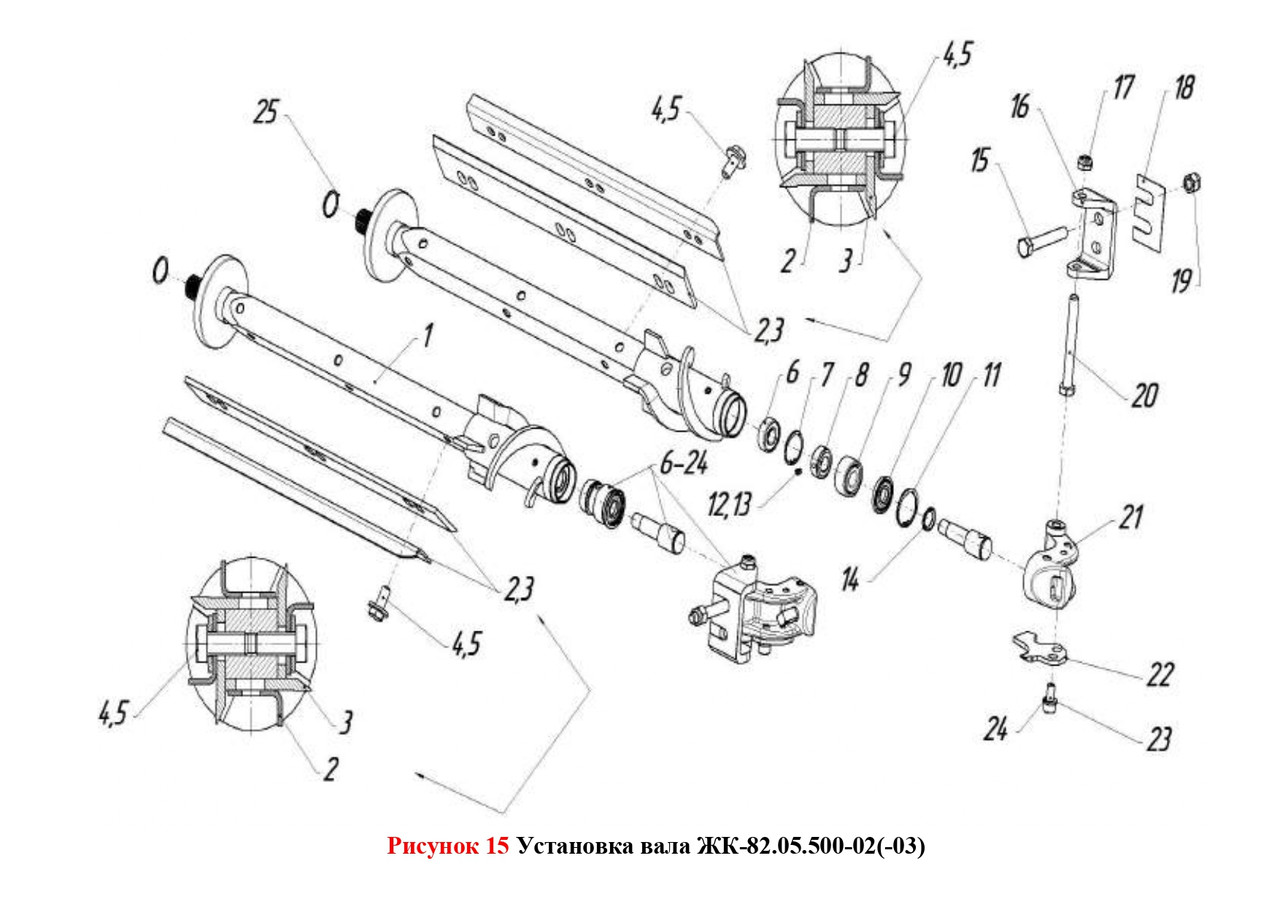

15

1

ЖК-82.05.520 -02 / 82.05.520-03

Вал

1/1

2

ЖК-82.05.459 / 82.05.459-01

Ніж

4/4

3

ЖК-82.05.458 / 82.05.458 -01

Накладка

4/4

4

ГОСТ 7798-70

Болт М12-6gx28.109.40X

12/12

5

DIN 6796

Шайба пружинна 12

12/12

6

ГОСТ 8882-75

Підшипник 180202

1/1

7

DIN 472

Кільце стопорне 35x1,5

1/1

8

ЖК-82.05.659

Гайка

1/1

9

ГОСТ 4252-75

Підшипник 3056203

1/1

10

NILOS-Ring-Kurzzeichen 17x40 LSTO

1/1

11

DIN 472

Кільце стопорне 40 x 1,75

1/1

12

ISO 4026

Винт M6 x 5

2/2

13

РК-82.05.009

Фіксатор

2/2

14

РК-82.05.851

Шайба

2/2

15

ГОСТ 7798-70

Болт М12-6gx80.88.019

2/2

16

РК-82.05.314 / РК-82.05.314-01

Вилка

1/1

17

ISO 10511

Гайка M12-8

1/1

18

РК-82.05.406

Підкладка

1/1*

19

ISO 7040

Гайка M12 - 10

2/2

20

ГОСТ 7798-70

Болт М12-6gx100.88.019

1/1

21

ЖК-82.05.350-01

Опора

1/1

22

РК-82.05.494 / РК-82.05.494-01

Чистик

1/1

23

ISO 4762

Гвинт M10 x 20-8.8

2/2

Номер малюнка

Номер позиції

Позначення

Найменування збіркової одиниці, деталей

Кількість, шт.

15

24

ГОСТ 11371-78

Шайба С 10.02.Ст3.019

5/5

25

ГОСТ 9833-73

Кільце 025-029-25-2-2

1/1
