Номер малюнка |
Номер позиції |
Позначення |
Найменування збіркової одиниці, деталей |
Кількість, шт. |

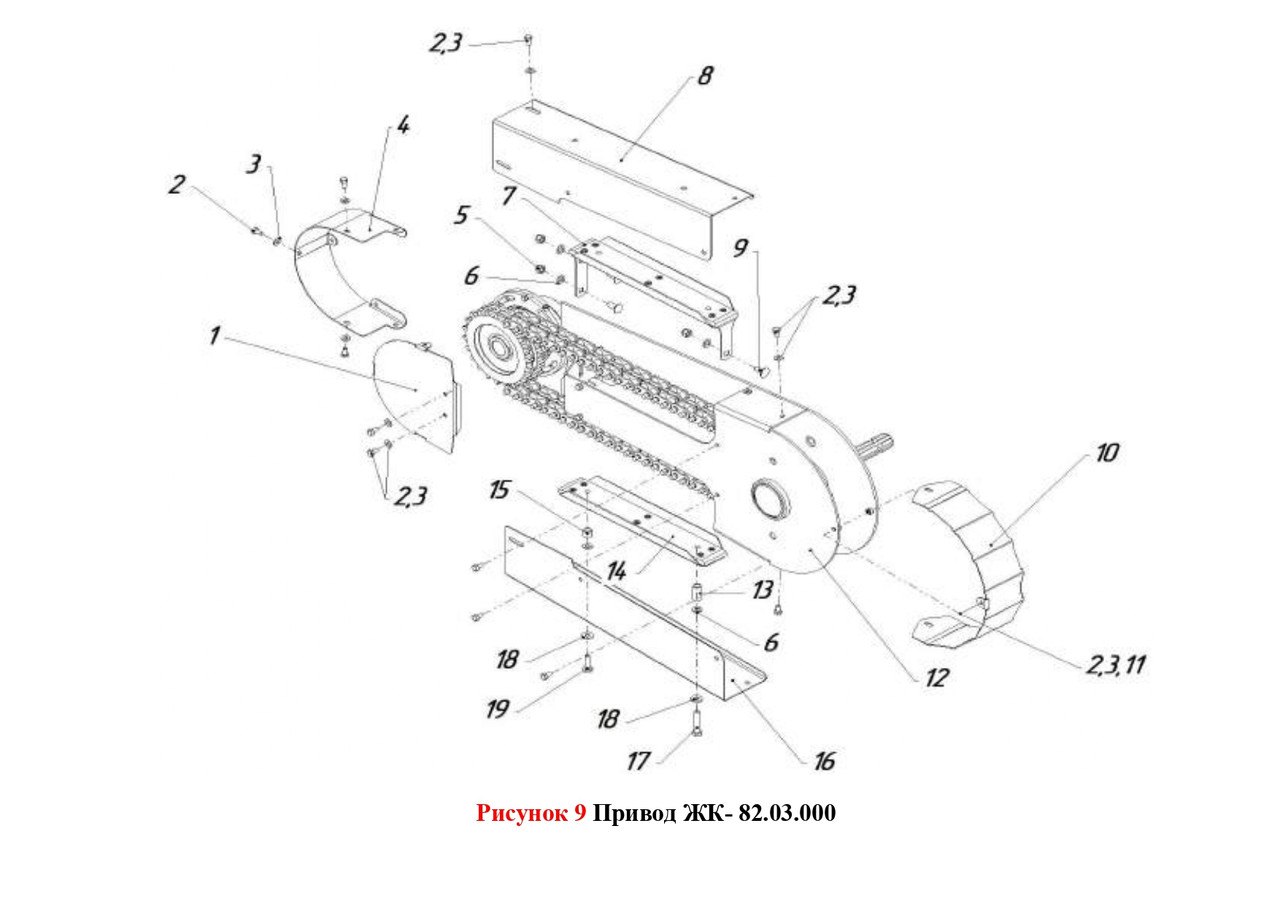

9 |
1 |
ЖК-82.03.900 |
Щиток |
1 |
2 |
ГОСТ 7798-70 |
Болт М8-6gx16.88.35.019 |
20 |
|
3 |
DIN 6796 |
Шайба тарілчаста 8 |
17 |
|
4 |
ЖК-82.03.950 |
Кожух |
1 |
|
5 |
ISO 7040 |
Гайка M10 - 10 |
3 |
|
6 |
ГОСТ 11371-78 |
Шайба С10.02.Ст3 |
5 |
|
7 |
РК-82.03.500 |
Заспокійливий |
1 |
|
8 |
ЖК-82.03.493-01 |
Щиток |
1 |
|
9 |
ГОСТ 7802-81 |
Болт М10х25.88 |
3 |
|
10 |
ЖК-82.03.492 |
Щиток |
1 |
|
11 |
ГОСТ 5915-70 |
Гайка М8-6Н.88 |
2 |
|
12 |
РК-82.03.300 |
Корпус |
1 |
|
13 |
РК-82.03.803 (виконання за комбайном) |
Втулка |
1 |
|
14 |
РК-82.03.500-01 |
Заспокійливий |
1 |
|
15 |
РК-82.03.803 (виконання за комбайном) |
Втулка |
1 |
|
16 |
РК-82.03.493 |
Щиток |
1 |
|
17 |
ГОСТ 7798-70 |
Болт М10-6gx55.88.35.019 |
1 |
|
18 |
DIN 6796 |
Шайба тарілчаста 10 |
2 |
|
19 |
ГОСТ 7798-70 |
Болт М10-6gx35.88.35.019 |
1 |
